PAM加药装置操作规程

PAM加药装置操作规程

一、工作原理

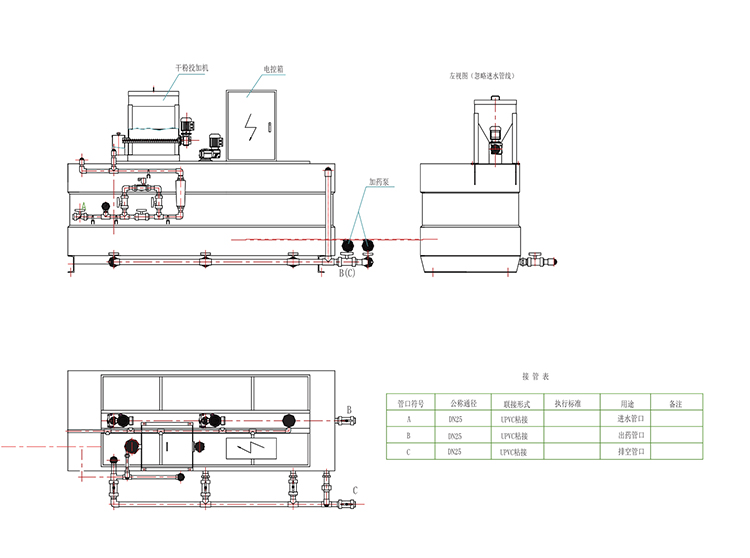

PAM全自动加药装置是种将搅拌箱和储药箱集成到一体的全独立系统，仅配套电源和水即可使用。该系统可确保干粉PAM在水中完全分散和溶解，不会结块。配制过程可由PLC自动控制，也可以手动配制。

二、操作规程

粉状PAM人工加入到干粉料斗中，干粉料斗顶端有一7目的过滤网，先进行初步过滤，然后由喂料机内部的螺旋将药粉喂到加热料斗内；加热斗下方有一双文氏管，双文氏管在风机的作用下产生负压，抽取药粉，药粉通过输送管被吹送到混料室预混，在水幕的保护下药粉zui终到达搅拌桶；在通过充分搅拌后，PLC控制的转排控制阀打开，药液进入储药箱储存，转排完后，进水控制阀打开进入到下一制备过程。储药桶内存储的药液，经螺杆泵在PLC控制下将适量输送到加药点。

（1）药粉计量

粉末状的阴离子药剂经人工加入到喂料机的干粉料斗中，之后药粉在重力作用下会滑移到喂料螺旋里，喂料螺旋在减速电机的带动下将药粉输送到加热料斗中。喂料量的大小可以由PLC的控制下进行精确计量和控制。如果空气湿度相对较大时，PAM分子会变得很潮湿，并有可能粘到喂料机侧壁上。为了克服这种现象，除保证干粉料斗的密封外，我们在喂料机的下侧壁上设计了一个振动电机，它的开关时间由PLC进行控制，这样可以充分完全克服PAM分子的凝结。

（2）药粉输送

药粉在加热料斗中会受到均匀的加热，并除去药粉中的水汽。经由加热料斗干燥好的药粉会在重力和空气吸力的作用下滑移到加热料斗底部的文氏管中。

在文氏管中，通过漩涡气泵输送的高速气流，使文氏管内形成负压，可将药剂由加热斗吸入文氏管并沿管道输送到预混器中。

（3）自动加湿搅拌

此过程又可以分为两步，*步是预混器将药粉和清水简单混合，并将送入到搅拌箱中。第二步是药粉加入到搅拌桶后，进行充分的搅拌，搅拌过程是由一个低速搅拌器来完成的。搅拌好的药液会在转排阀的作用下排放到储药箱中，转排阀的开闭由PLC根据时间来控制。

（4）溶液的熟化和储存

此过程是由一个储药箱完成的。药液在储药箱中经过充分的熟化后会暂时存放在储药箱中，以备使用。

（5）溶液的计量输送

此过程是由两台单螺杆泵实现的。这两台螺杆泵共用一根进料歧管和储药箱相连，每台泵都有独立的开关阀，可实现独立工作。螺杆泵采用变频器控制，以此来调节PAM溶液的投加量。变频器的控制信号是由PLC发出的。PLC收集来自数据采集和电气控制系统的电信号后再发出控制信号，使PAM的投加量可实现适时控制。

（6）处理能力

PAM全自动加药装置处理能力（浓度大小取决于PAM聚合物的分子量），若需要可以定制。

三、安装前的准备

1、检查安装资料是否齐全。

2、检查土建尺寸、预留孔及预埋件是否符合要求。

3、安装前对设备在运输过程中的变形及损伤，要进行全面的检查和修整，并进行清洗、去污、除油等工作。

4、准备好必需的安装工具，并保证安装人员全部到场。

四、开机前的准备：

1）将设备内外清理干净，电机注入专用油脂；

2）打开电控箱各电源开关；

3）启动仓壁震动机，观察电机的运行是否正常；

4）启动给料器电机，观察电机的运转方向是否正确；

5）取25kg原料，倒入配料斗；

6）将空余编织袋置于溶液箱内预混器下部接料；

7）将给料器转速调制50％，

8）启动仓壁震动机、给料器电机，计算25kg进料的时间是否为30分钟，如不是30分钟，根据进料时间调整给料器电机调速器，重新加料计算时间，直至25kg进料的时间为30分钟左右。

9）打开溶液箱底部排放阀；

10）打开预混器进水阀、溶液箱进水阀、总进水阀、进水电磁阀；溶液箱底部排放阀排出水清澈后关闭；

11）校正液位计二次显示仪表显示值应与实际水位相符，并设定高、中、低3个液位控制点：

低位：出液口上部300mm处

中位：出液口上部400mm处

高位：出液口上部750mm处

12）注入半箱水后启动搅拌机，观察电机的运转方向是否正确；

13）启动加药泵，观察电机的运转方向是否正确；

14）以上试验完毕关闭可以进入正式运行阶段。
